【uv led固化機】使用的升級版樹脂F(xiàn)SP7814固化效果

文章出處：未知責(zé)任編輯：三昆科技人氣：發(fā)表時間：2017-09-15 16:14

uv led固化機應(yīng)用范圍

近年來UV LED技術(shù)一直受到廣泛關(guān)注，相比于傳統(tǒng)的UV汞燈固化，更為環(huán)保、高效且能耗低，不少應(yīng)用領(lǐng)域如膠黏劑、油墨、木器等都逐漸采用UV LED光源取代傳統(tǒng)的汞燈光源。

　　潤奧化工對UV LED市場也高度關(guān)注，于去年針對uv led固化機開發(fā)了特種改性聚酯丙烯酸酯FSP8370，主要應(yīng)用于UV LED塑膠涂料及木器涂料體系。FSP8370快速固化和良好的穩(wěn)定性得到了廣泛認可，但是其含有少量溶劑以及氣味較大的問題也限制了應(yīng)用領(lǐng)域。為此，潤奧化工特別開發(fā)了該樹脂的升級版本 - FSP7814，這是一款四官能改性聚酯丙烯酸酯，去除了溶劑以及改善了氣味問題。

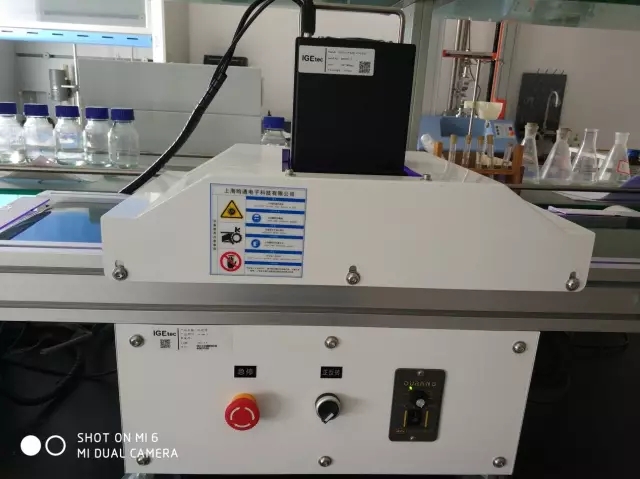

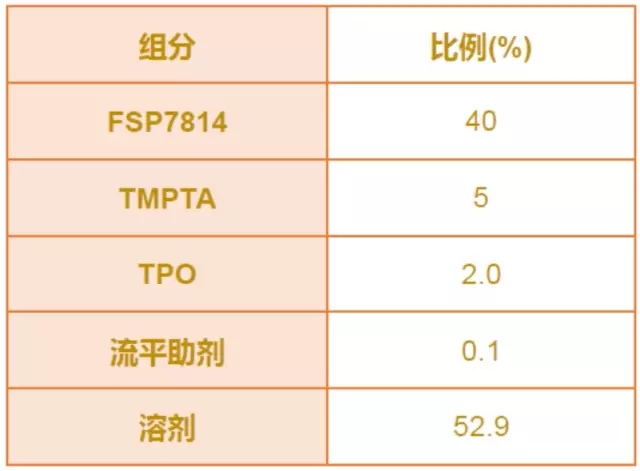

我們分別采用波長為365nm和395nm的uv led固化機設(shè)備來進行測試，同時測試配方采用在長波段也有吸收峰的TPO作為引發(fā)劑。主要考察樹脂在uv led固化機下的固化速度、耐水煮性、硬度、耐磨、展色性以及表觀等性能。

uv led固化機使用升級版樹脂F(xiàn)SP7814的幾個特點

快速固化測試

采用uv led固化機的應(yīng)用，最常見的問題就是固化不良，由于其只能發(fā)出UVA長波段的單一波長紫外光，市場上能相匹配的光引發(fā)劑十分匱乏。即便是TPO、TPO-L、ITX、DETX、BAPO等在長波段有吸收峰的引發(fā)劑，它們在365nm、385nm、395nm、405nm的波長下的吸收峰都較弱，因此引發(fā)效率不高，易導(dǎo)致固化不良等問題。

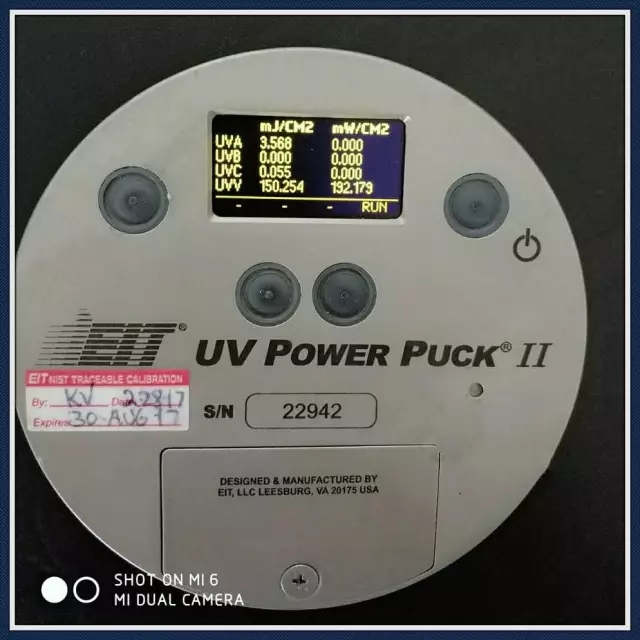

　　實測中，F(xiàn)SP7814在365nm波長下，120mJ/cm²即可表干，而在395nm波長下，150mJ/cm²可以表干，反應(yīng)活性高，固化速度非常快。在UV LED或低能量體系中，可有效改善氧阻聚問題，提升漆膜表干速度及交聯(lián)密度。

堅韌性

FSP7814作為四官能樹脂，具有較好的交聯(lián)密度，實測鉛筆硬度為F@1kg。在有著良好硬度及剛性的同時，具有優(yōu)異的韌性，厚涂時漆膜不開裂，有較好的抗沖擊性能。優(yōu)異的堅韌性也使其能滿足耐彎折測試要求，施工及應(yīng)用更廣泛。

耐水煮性

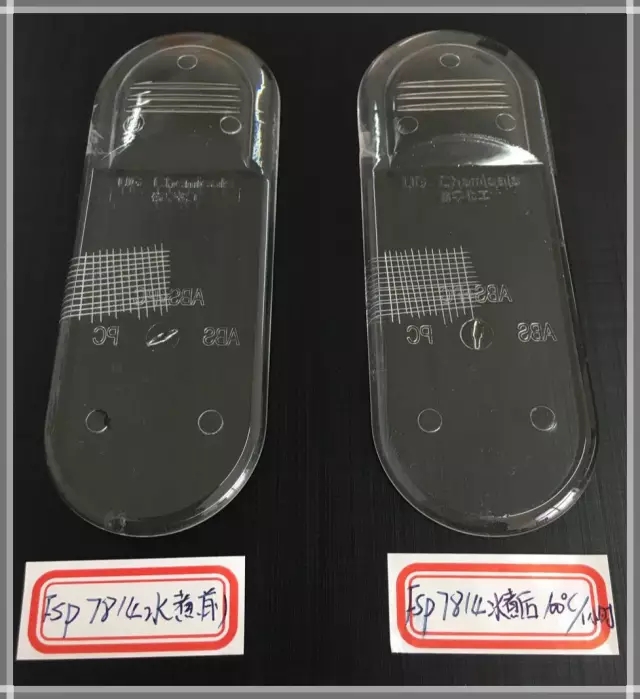

由于在uv led固化機下，F(xiàn)SP7814固化速度快，雙鍵轉(zhuǎn)化率較高，所以能夠形成較好的交聯(lián)網(wǎng)絡(luò)，實測可通過沸水煮一小時測試，表觀無變化，無起泡，不發(fā)白，附著力未下降。這一特點使其可以滿足UV膠等高端應(yīng)用的耐水、高溫高濕性能的測試要求。

穩(wěn)定性

　　許多市場上的UV LED樹脂也具有很好的反應(yīng)活性,但是在增強了光敏性的同時,儲存穩(wěn)定性卻成了難以解決的問題。無論是樹脂本身還是添加入配方中使用，放置時間一長就會出現(xiàn)聚合膠化的情況，尤其在受熱的條件下，會大幅加速膠化的時間，最終影響實際量產(chǎn)。與FSP8370類似，潤奧化工技術(shù)中心通過特殊改性手段，解決了穩(wěn)定性問題。實測中，我們將FSP7814單一樹脂以及加入了該樹脂后的樣漆同時放入60℃烘箱進行熱穩(wěn)定性實驗，烘烤兩周后拿出，兩者的黏度幾乎無變化，物化性能也未下降。

潤色性

　　作為聚酯樹脂，有著優(yōu)異的顏料潤濕性，著色力強，展色性佳，適用于油墨、UV單涂等加色體系。高反應(yīng)活性也使其在加色體系中能夠促進漆膜的深層固化，提升交聯(lián)密度，從而滿足硬度、耐磨、耐化性的要求。

附著力

　　FSP7814對常規(guī)塑膠基材、熱塑底漆、竹木基材都有著優(yōu)異的附著力，對基材的潤濕滲透性佳，有較好的流平性，能滿足表觀需求。

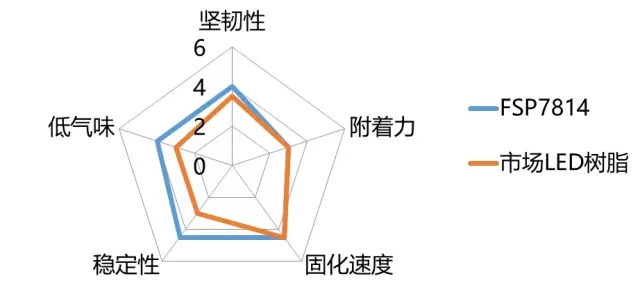

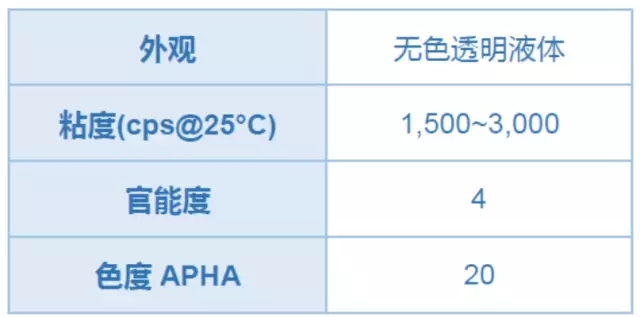

uv led固化機固化產(chǎn)品性能
